Granüler Malzeme ile Geçirgen Koruma

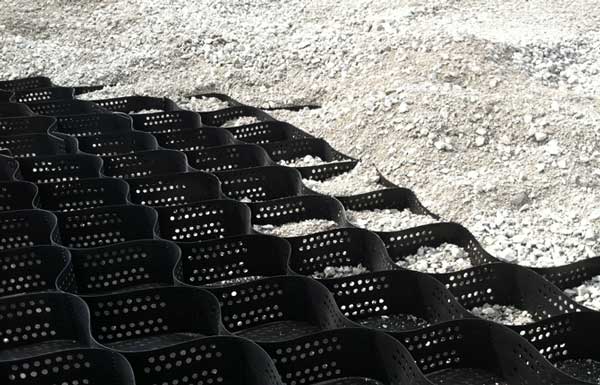

KRT® Hücresel Dolgu Sistemleri açık kanallar, dereler, göletler gibi hidrolik yapılarda ekonomik ve güvenli çözümler sunar. Yapı faydalı kesitinin sürekliliğini arttırarak özellikle sel ve taşkın olan bölgelerde önemli avantajlar sağlar. Hücre içleri kırmataş, çakıl gibi granüler dolgular ile doldurulduğunda hem akış enerjisi düşürülür hem de akışın yüzeyden geçişi sağlanarak şev ve yüzeylerde oyulmalar engellenir.
Kırmataş yada doğal agregalı kaplamaların stabilitesi doğrudan danelerin şekil ve sıkışma derecesine bağlıdır. Agrega katmanında parçacıkların orta düzeyde çekme kuvvetleri ile yer değiştirmesi koruma yüzeyinde akış konsantrasyonunun artmasına ve daha büyük danelerin taşınarak kaybedilmesine neden olabilir. Bu durum yerel turbulansın artmasına neden olarak koruma yapısının beklenmedik şekilde göçmesine neden olabilir.
- Sıkışma düzeyi zayıf agregaların hücreler içerisinde korunarak sert (mukavemetli) bir koruma katmanı haline gelmesi akış nedeniyle oluşan çekme kuvvetlerine karşı fazladan direnç oluşmasını sağlar.
- Limit hidrolik gerilme yüzeydeki agregaların boyutlarına bağlıdır. Hücre derinlerinde bulunan, çeper duvarları ile koruma altına alınmış daha küçük agregalar limit gerilmeye etki etmez. Hücre duvarları agrega katmanı içerisindeki akışı düzene sokarak yerel akış kanallarının oluşmasını engeller ve koruma katmanı oluşturur.
- Akış hızının izin verilen değerlerin üzerinde olması durumunda, yüzeydeki agregalar kaybedilerek kısmı hücre boşalmasına neden olabilir. Bu azalma/boşalma koruma sisteminin tamamında stabilite artışına neden olur. (Hücrelerin akış sistemine nüfuzu nedeniyle)
- Agregalı koruma yüzeyinin stabilitesi yüzeyin harç ile doldurulması ile daha da arttırılabilir. Böylece sistemin yapısındaki esneklik de kaybedilmez.
- İzin verilen hidrolik sınırlamalar, agrega tipleri için yandaki şekilde verilmiştir.
- Stabiliteyi arttırmak için yüzey beton harç ile kaplanabilir. Bu durumda harcın hücre yüzeyinden hücre dibine doğru en az 25mm nüfuz etmesi gerekmektedir.
- Örgüsüz, 200-300 gr/m2 geotekstil koruma kaplaması dolgudaki ince danelerin kaybedilmesini engelleme amacıyla kullanılmalıdır. Kullanılacak geotekstilin göz açıklığı korunan dolgu katmanının d85’ini geçmemelidir.
- Hücre boyutu seçimi doğrudan hücre dolgu malzemesinin dane boyutuna bağlıdır.
- Doldurma işlemi sırasında ince agregalar (<75mm) 1m’den büyük agregalar (>75mm) 50 cm’den daha yüksekten bırakılmamalıdır.
- KT Hücrelerin aşırı dolu olmamasına dikkat edilmelidir.
- Agregalar hücre içinde el kompaktörü yada yükleyici kovasının düz tarafı ile sıkıştırılabilir.
